產品概述
GGD型交流配電柜是應電力行業及設計部門的要求,由能源部組織統一-設計 ,本著安全、經濟合 理可靠的原則開發、研制的新型低壓配電柜。本產品具有分斷能力高、動穩定性好，電氣方案靈活, 組合方便、系列性、實用性強、結構新穎、防護等級高等特點。本開關柜符合IEC439《低壓成套開關 設備和控制設備》及GB7251.1《低壓成套開關設備和控制設備》等標準。適用于發電廠、變電站廠礦 企業等用電部門的交流50Hz額定工作電壓380V，額定工作電流至3150A的配電系統,作為動力、照 明及配電設備的電能轉換、分配與控制之用。

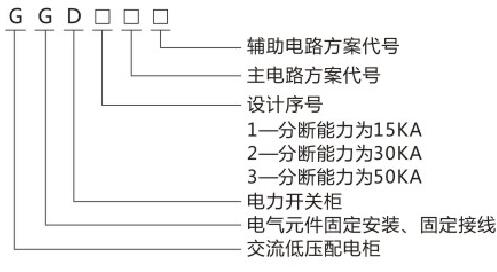

型號說明
主要特點
●本產品框架采用8MF滾壓冷型鋼局部焊接后，再組合裝配而成。柜體表面采用噴塑處理。柜體結構零部按模塊原理設計，并有20模的安裝孔，具有安裝方便,通用性能強等特點。
●GGD柜設計充分考慮到柜體運行中的散熱問題,在柜體上下兩端均有不同數量的散熱槽孔，當柜內元器件發熱后,熱量上升。通過上端的槽孔排出,而冷風不斷地由下端的槽孔補充進柜,使密封的柜體自上而下形成-一個 自然通風道,達到散熱日的.
●GGD柜按照現代工業產品造型設計的要求,采用黃金割比的方法設計柜體和各部門的分割尺寸,使整柜美觀大方,面日一新。
●柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便，門的折邊處均嵌- -根山型橡塑條,關門時與構架之間的嵌條有-定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。
●裝有電器元件的儀表門用多股軟銅線與構架相連整體構成完整的 接地保護電路.●柜體的防護等級為IP30。
使用環境
●海拔高度不超過2000m;
●環境溫度:-25°C~ +40*C ;
●空氣相對濕度;溫度在為+ 409C時不超過50%，在較低溫度時允許有較高的相對濕度;
●裝置安裝時與垂直面的傾斜度不超過5%;
●地震裂度:不超過8度;
●裝置應安裝在無劇烈震動及不足以使電器元件受到不應有腐蝕的場所;
●用戶有特殊要求時可與制造廠商協商解決。
推薦產品
公司主要生產高、低壓配電柜、變頻控制柜、軟啟動柜、無功補償柜、配電板、PLC控制柜、機柜、橋架、監控臺、操作臺等二十多個系列上千個品種規格。
產品概述
MNS抽屜柜是銘偉斯開發的組裝式低壓開關柜，柜體結構具有高度的靈活性,采用標準模塊設計,是一種安全、經濟、可靠的新型低壓抽出式開關柜。產品具有分斷能力高,動熱穩定性好,電氣方案靈活、保護等級高等特點。它是由包含若干機械機構的功能部件構成,這些機械機構保證了抽屜有連接、試驗、分離、移出等位置，各個位置在前面板.上均有相應的標識，簡單、直觀。并可在不同位置分別用掛鎖進行鎖定。同時, 也把顯示、控制及人機接口元件集成在前面板上。能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。
產品概述
MNS抽屜柜是銘偉斯開發的組裝式低壓開關柜，柜體結構具有高度的靈活性,采用標準模塊設計,是一種安全、經濟、可靠的新型低壓抽出式開關柜。產品具有分斷能力高,動熱穩定性好,電氣方案靈活、保護等級高等特點。它是由包含若干機械機構的功能部件構成,這些機械機構保證了抽屜有連接、試驗、分離、移出等位置，各個位置在前面板.上均有相應的標識，簡單、直觀。并可在不同位置分別用掛鎖進行鎖定。同時, 也把顯示、控制及人機接口元件集成在前面板上。能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。
產品概述
GCK低壓抽出式開關柜廣泛應用于發電廠。變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC,作為交流50-60Hz，額定工作電壓為660V及以下,額定電流為4000A及以下的發、供電系統中配電、電動機集中控制,無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中,作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上,增大了容量和機械強度，并具有結構先進，外型美觀,防護等級高,安全可靠，維護方便等特點;可作為低壓成套開關設備的更新?lián)Q代產品。
產品概述
GCK低壓抽出式開關柜廣泛應用于發電廠。變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC,作為交流50-60Hz，額定工作電壓為660V及以下,額定電流為4000A及以下的發、供電系統中配電、電動機集中控制,無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中,作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上,增大了容量和機械強度，并具有結構先進，外型美觀,防護等級高,安全可靠，維護方便等特點;可作為低壓成套開關設備的更新?lián)Q代產品。
產品概述
GGD型交流配電柜是應電力行業及設計部門的要求,由能源部組織統一-設計 ,本著安全、經濟合 理可靠的原則開發、研制的新型低壓配電柜。本產品具有分斷能力高、動穩定性好，電氣方案靈活, 組合方便、系列性、實用性強、結構新穎、防護等級高等特點。本開關柜符合IEC439《低壓成套開關 設備和控制設備》及GB7251.1《低壓成套開關設備和控制設備》等標準。適用于發電廠、變電站廠礦 企業等用電部門的交流50Hz額定工作電壓380V，額定工作電流至3150A的配電系統,作為動力、照 明及配電設備的電能轉換、分配與控制之用。
產品概述
GGD型交流配電柜是應電力行業及設計部門的要求,由能源部組織統一-設計 ,本著安全、經濟合 理可靠的原則開發、研制的新型低壓配電柜。本產品具有分斷能力高、動穩定性好，電氣方案靈活, 組合方便、系列性、實用性強、結構新穎、防護等級高等特點。本開關柜符合IEC439《低壓成套開關 設備和控制設備》及GB7251.1《低壓成套開關設備和控制設備》等標準。適用于發電廠、變電站廠礦 企業等用電部門的交流50Hz額定工作電壓380V，額定工作電流至3150A的配電系統,作為動力、照 明及配電設備的電能轉換、分配與控制之用。
產品概述
●GGJ低壓無功補償柜主要應用領域:廣泛運用在變電站、工廠、工礦企業、大型電廠、 石油、化工企業、大型鋼廠、高層建筑動力中心、無功補償?shù)葓雠_。
●GGJ低壓無功補償柜在工農業生產中,存在著大量的無功設備,這些無功設備會降低電力系統的電壓,增大電力損耗,進而影響電能質量。因此相應無功補償裝置應運而生,針對低壓無功補償專門生產了GGJ低壓無功補償柜。該ES-2010低壓無功補償柜符合:
IEC439-1《低壓成套開關設備和控制設備》
GB7251.1-2[1] 005《低壓成套開關設備和控制設備》
GB/T15576- 2008《低壓成套無功功率補償裝置》相關標準要求開發的
產品概述
●GGJ低壓無功補償柜主要應用領域:廣泛運用在變電站、工廠、工礦企業、大型電廠、 石油、化工企業、大型鋼廠、高層建筑動力中心、無功補償?shù)葓雠_。
●GGJ低壓無功補償柜在工農業生產中,存在著大量的無功設備,這些無功設備會降低電力系統的電壓,增大電力損耗,進而影響電能質量。因此相應無功補償裝置應運而生,針對低壓無功補償專門生產了GGJ低壓無功補償柜。該ES-2010低壓無功補償柜符合:
IEC439-1《低壓成套開關設備和控制設備》
GB7251.1-2[1] 005《低壓成套開關設備和控制設備》
GB/T15576- 2008《低壓成套無功功率補償裝置》相關標準要求開發的
產品概述
PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕?jù)實際控制規摸大小,進行組合,既可以實現單柜自動控制,也可以實現多柜通過工業以太網或工業現場總線網絡組成集散( DCS)控制系統。PLC控制柜能適應 各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。
PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂?？梢愿鶕?jù)用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求,并可搭配人機界面觸摸屏,達到輕松操作的目的。設備更可與DCS總線上位機modbus、profibus等通訊協議的數據傳輸;工控機、以太網等實現的控制和監控。
產品概述
PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕?jù)實際控制規摸大小,進行組合,既可以實現單柜自動控制,也可以實現多柜通過工業以太網或工業現場總線網絡組成集散( DCS)控制系統。PLC控制柜能適應 各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。
PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求,并可搭配人機界面觸摸屏,達到輕松操作的目的。設備更可與DCS總線上位機modbus、profibus等通訊協議的數據傳輸;工控機、以太網等實現的控制和監控。
產品概述
XL動力柜符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》， 國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。適用于交流50Hz、額定電壓500V及以下,作為動力控制及配電使用。遠屹XL-21系戶內裝置,靠墻安裝,屏前檢修。箱體具有良好的防塵特性,適合于化工廠和有灰塵場所使用。
產品概述
XL動力柜符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》， 國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。適用于交流50Hz、額定電壓500V及以下,作為動力控制及配電使用。遠屹XL-21系戶內裝置,靠墻安裝,屏前檢修。箱體具有良好的防塵特性,適合于化工廠和有灰塵場所使用。
產品概述
XM型配電箱適用于三相交流50Hz,額定電壓220V/380V ,額定電流400A以下的三相四線制電力系統,作為接受電能和分配電能之用。廣泛用于廠礦企業和民用建筑的配電、照明、計量等用途。產品具有安全性好,電氣方案靈活，組合方便，系列性、實用性強,結構新穎、防護等級高等特點。
產品概述
XM型配電箱適用于三相交流50Hz,額定電壓220V/380V ,額定電流400A以下的三相四線制電力系統,作為接受電能和分配電能之用。廣泛用于廠礦企業和民用建筑的配電、照明、計量等用途。產品具有安全性好,電氣方案靈活，組合方便，系列性、實用性強,結構新穎、防護等級高等特點。
產品概述
箱體骨架采用九折式型材,預先沖孔的板條每間隔25毫米的圓形或方形嵌孔使內部安裝及固定更方便,優質專用三通焊接成整體,結構牢固可靠,外觀優美。
產品概述
箱體骨架采用九折式型材,預先沖孔的板條每間隔25毫米的圓形或方形嵌孔使內部安裝及固定更方便,優質專用三通焊接成整體,結構牢固可靠,外觀優美。
產品概述
KYN28-12(Z)(GZS1)型愷裝抽出式交流金屬封閉開關柜系額定電壓3.6.12kV三相交流50Hz的戶內成套配電裝置。其外殼完全是由復鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成,其有很高的書L械強度,有效地保證了產況:的整齊和美觀,柜門采用噴塑涂覆,具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。主開關可配置ABB公司生產的VD4型真空斷路器, C3系列固定式負荷開關。同時也可配置多重國產系列真空斷路器(如VS1, VH1, VK, Zn28) , 以取代國外同類產品,其整柜由儀表室,母線室,手車室和電纜組成。木開關柜能滿足GB3906, DL404 , IEC-298等標準的要求,并且具有防止誤操作斷路器、防比帶負荷推拉手車、防止帶電關合接地開關。
產品概述
KYN28-12(Z)(GZS1)型愷裝抽出式交流金屬封閉開關柜系額定電壓3.6.12kV三相交流50Hz的戶內成套配電裝置。其外殼完全是由復鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成,其有很高的書L械強度,有效地保證了產況:的整齊和美觀,柜門采用噴塑涂覆,具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。主開關可配置ABB公司生產的VD4型真空斷路器, C3系列固定式負荷開關。同時也可配置多重國產系列真空斷路器(如VS1, VH1, VK, Zn28) , 以取代國外同類產品,其整柜由儀表室,母線室,手車室和電纜組成。木開關柜能滿足GB3906, DL404 , IEC-298等標準的要求,并且具有防止誤操作斷路器、防比帶負荷推拉手車、防止帶電關合接地開關。
